Máy thử ông cống ba cạnh - Thiết bị thử cường độ ống cống

(1 đánh giá)

Mã sản phẩm : TA - 600

Máy thử ống cống ba cạnh - máy thử cường độ ống cống

Model: TA-600

Xuất xứ: Tatechco - Trung Anh

Công dụng: dùng để thử khả năng chịu tải của ống cống bê tông ly tâm và cống vuông. Khung chịu tải có khả năng điều chỉnh chiều cao, phù hợp với nhiều kích thước ống cống và thuận tiện cho công tác thí nghiệm tại nhà máy, phòng kiểm định và cơ sở sản xuất cấu kiện bê tông.

Call: 097.999.2107

Chi tiết

MÁY NÉN CỐNG 3 CẠNH

(NÉN CỐNG LY TÂM VÀ CỐNG VUÔNG)

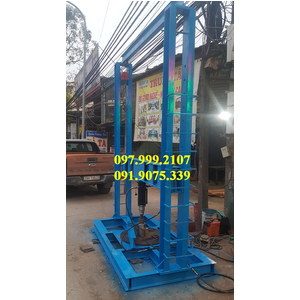

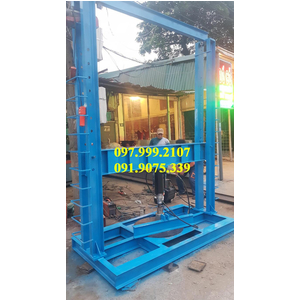

Hình ảnh: Bộ khung thử ống cống 3 cạnh - Thiết bị thử ống cống bê tông

1. Giới thiệu sản phẩm

Máy nén cống 3 cạnh TA-600 do TATECHCO - Trung Anh cung cấp, dùng để thử khả năng chịu tải của ống cống bê tông ly tâm và cống vuông. Khung chịu tải có khả năng điều chỉnh chiều cao, phù hợp với nhiều kích thước ống cống và thuận tiện cho công tác thí nghiệm tại nhà máy, phòng kiểm định và cơ sở sản xuất cấu kiện bê tông.

2. Cấu hình cung cấp

Máy nén cống 3 cạnh TA-600
Thanh gối tựa
Thanh truyền lực
Các tấm đệm cao su
Kính phóng đại
Thước căn lá
Khung chịu tải chính
Piston/kích thủy lực hai chiều
Bơm điện và tủ điều khiển điện tử
Ba lăng xích 1 tấn

3. Thông số kỹ thuật

STT	Hạng mục	Thông số
1	Phạm vi đường kính ống cống	400 - 3000 mm
2	Cột và đáy khung	Thép H200, dày 12,2 mm
3	Khoảng cách giữa 2 cột	2500 mm
4	Dầm ngang	Thép hàn tổ hợp, chiều cao 400 - 600 mm
5	Dầm nén	Hàn thép hộp, dài 1 m theo tiêu chuẩn, có chốt nối
6	Chiều cao tổng thể khung	5,5 m
7	Piston/kích	Hai chiều
8	Hành trình piston	400 mm
9	Lực kích	500 kN (50 tấn)
10	Cơ cấu nâng hạ khung	Ba lăng xích 1 tấn, vận hành bằng tay

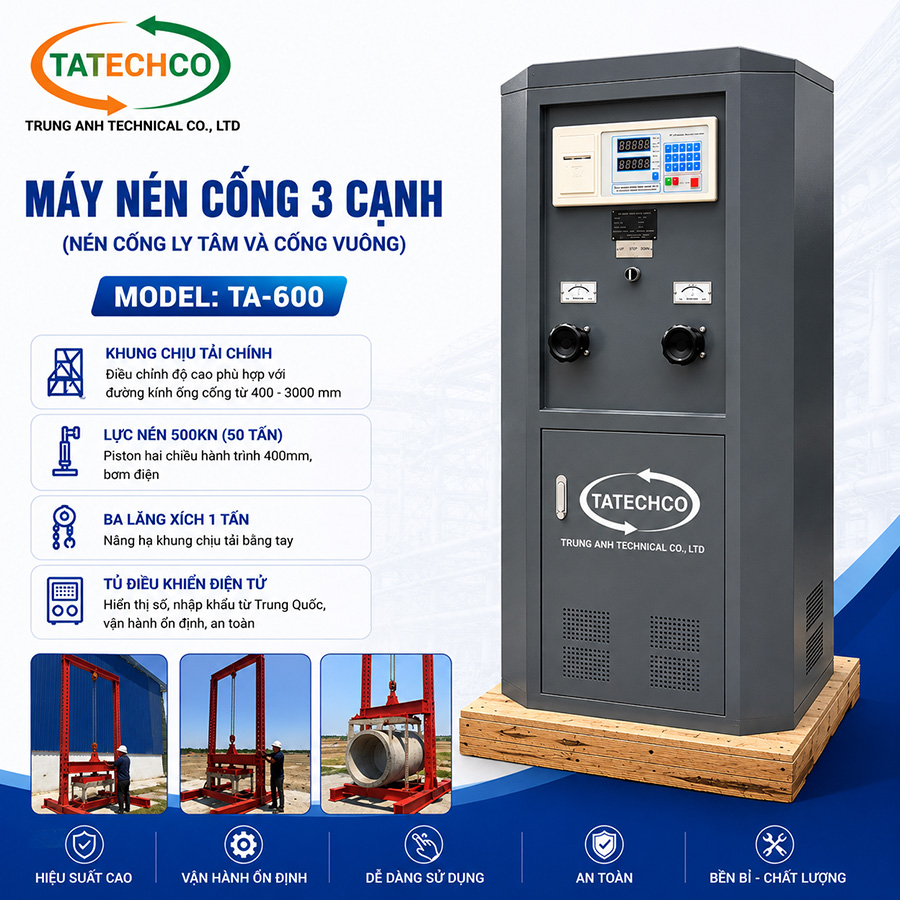

4. Bộ tủ điều khiển hiển thị điện tử

Hạng mục	Thông số / chức năng
Nguồn bộ điều khiển	Nhập khẩu từ Trung Quốc
Cảm biến áp suất dầu	Dải đo 0 - 50 MPa
Van chia	Có
Động cơ	1,1 - 1,5 kW / 1 pha
Van khóa tải	Có
Điều chỉnh tải và giữ áp	Bằng hệ thống van điều chỉnh
Chuyển chế độ hành trình piston	Thông qua van điện từ

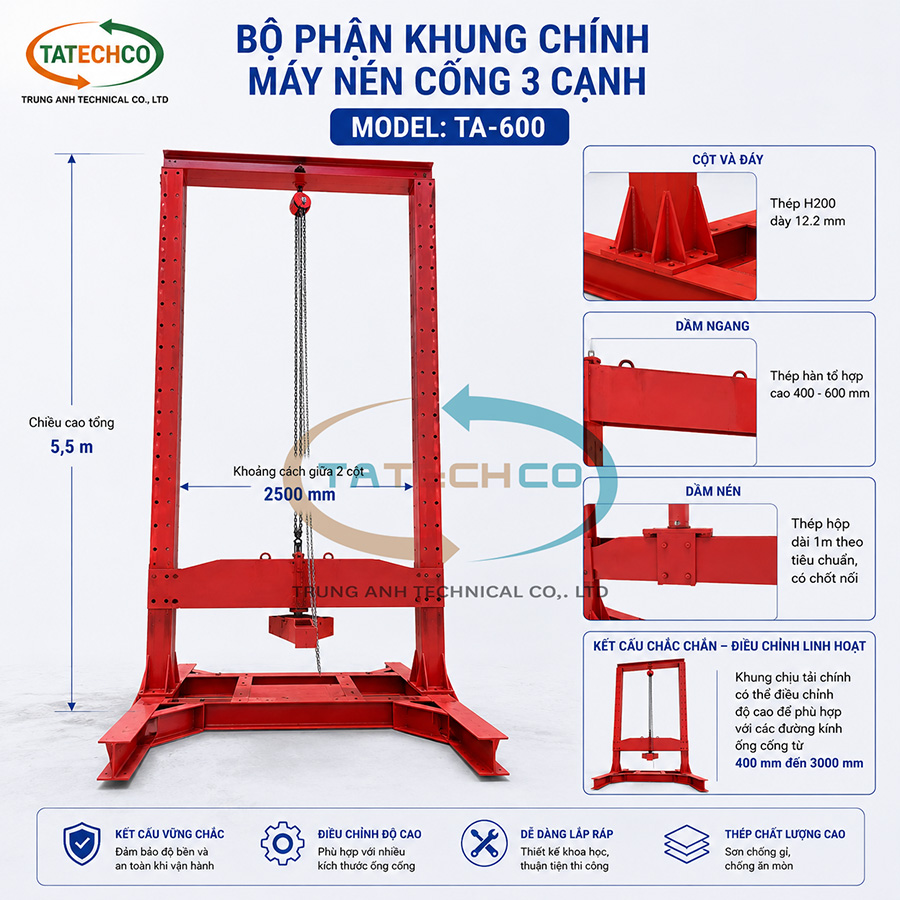

5. Đặc điểm kết cấu

Khung chịu tải chính có thể điều chỉnh độ cao để phù hợp với ống cống đường kính từ 400 đến 3000 mm.
Kết cấu cột và đáy sử dụng thép H200 dày 12,2 mm.
Dầm ngang sử dụng kết cấu thép hàn tổ hợp, phù hợp chịu tải lớn.
Dầm nén dạng thép hộp dài 1 m, có chốt nối để ghép nối theo yêu cầu thử.
Piston thủy lực hai chiều giúp chủ động quá trình gia tải và hồi piston.
Ba lăng xích 1 tấn hỗ trợ nâng hạ khung chịu tải bằng tay.
Tủ điều khiển hiển thị điện tử hỗ trợ theo dõi áp suất và điều khiển quá trình gia tải.

6. Ứng dụng

Thiết bị được sử dụng để thử tải và đánh giá khả năng chịu lực của ống cống bê tông, bao gồm cống ly tâm và cống vuông, phục vụ kiểm tra chất lượng sản phẩm tại nhà máy sản xuất cấu kiện, phòng thí nghiệm vật liệu xây dựng và đơn vị kiểm định.

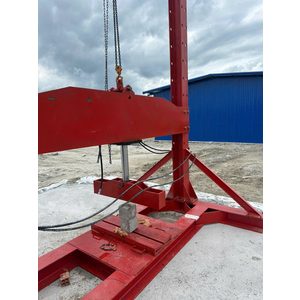

7. Hình ảnh lắp đặt thực tế
