MÁY KIỂM TRA KÍCH THƯỚC LỖ VẢI ĐỊA KỸ THUẬT

TCVN 8871-6:2011  •  Phép thử sàng khô  •  Sàng đường kính 200 mm

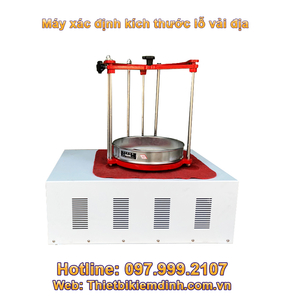

Hình ảnh: Máy thí nghiệm kích thước lỗ vải địa theo phương pháp sàng khô - TCVN 8871 - 6:2011

1. Phạm vi áp dụng

Máy lắc sàng được sản xuất theo tiêu chuẩn TCVN 8871-6: 2011 xác định kích thước biểu kiến bằng phép thử sàng khô tức xác định kích thước lỗ của các loại vải địa kỹ thuật.

TCVN 8871-6:2011 quy định nội dung gì?

TCVN 8871-6:2011 quy định phương pháp xác định kích thước lỗ biểu kiến của các loại vải địa kỹ thuật bằng phép thử sàng khô. Chỉ tiêu này phản ánh kích thước đặc trưng của lỗ trên vật liệu và hỗ trợ đánh giá khả năng giữ hạt đất, khả năng lọc của vải địa kỹ thuật.

Trong phép thử, mẫu vải được lắp vào bộ giữ và tiếp xúc với các hạt thủy tinh đã biết kích thước. Máy tạo chuyển động sàng theo điều kiện thử. Lượng hạt đi qua mẫu được đánh giá theo quy trình tiêu chuẩn để xác định kích thước lỗ biểu kiến.

Ý nghĩa của kích thước lỗ biểu kiến

Kích thước lỗ biểu kiến là thông số quan trọng khi lựa chọn vải địa kỹ thuật cho chức năng lọc, phân cách và ổn định nền. Kết quả thử giúp đánh giá sự phù hợp của vật liệu với yêu cầu thiết kế hoặc hồ sơ kỹ thuật.

• Đánh giá khả năng giữ lại các hạt đất có kích thước nhất định
• Hỗ trợ lựa chọn vải địa kỹ thuật cho lớp lọc và lớp phân cách
• Kiểm soát chất lượng sản phẩm trong quá trình sản xuất
• Phục vụ kiểm tra, nghiệm thu và nghiên cứu vật liệu địa kỹ thuật

Vai trò của thiết bị trong phép thử sàng khô

Máy cung cấp chuyển động rung bên, rung dọc và hồi chuyển cho chồng sàng. Cơ cấu kẹp giữ sàng giúp duy trì vị trí ổn định trong suốt thời gian thử, còn bộ hẹn giờ hỗ trợ kiểm soát thời lượng vận hành.

Thiết bị phù hợp tiêu chuẩn là một phần của hệ thống thử. Phòng thí nghiệm vẫn cần chuẩn bị đúng mẫu vải, bộ sàng, hạt thủy tinh, dụng cụ cân đo và thực hiện đầy đủ quy trình, tính toán, báo cáo theo TCVN 8871-6:2011.

Thông số kỹ thuật máy kiểm tra kích thước lỗ vải địa kỹ thuật

Ưu điểm nổi bật của thiết bị

Chuyển động sàng ổn định

Kết hợp rung bên, rung dọc và hồi chuyển giúp hạt thủy tinh phân bố trên bề mặt mẫu trong quá trình thử.

Cài đặt thời gian linh hoạt

Bộ hẹn giờ từ 0 đến 99 phút 59 giây giúp kiểm soát thời lượng thử.

Kẹp giữ sàng chắc chắn

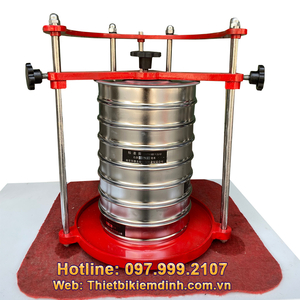

Cơ cấu kẹp cố định chồng sàng Φ200 mm, hỗ trợ hạn chế xê dịch khi vận hành.

Điều khiển dễ sử dụng

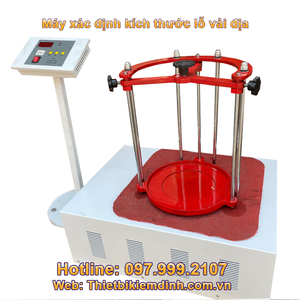

Bảng điều khiển bố trí nút khởi động, dừng và bộ cài đặt thời gian thuận tiện thao tác.

Phụ kiện đồng bộ

Có thể cung cấp cùng bộ sàng D200 và bộ hạt thủy tinh theo dải kích thước thử.

Ứng dụng của máy thử vải địa kỹ thuật

• Phòng thí nghiệm vật liệu xây dựng và địa kỹ thuật
• Trung tâm kiểm định chất lượng công trình
• Nhà máy sản xuất vải địa kỹ thuật
• Viện nghiên cứu và trường đại học
• Đơn vị tư vấn, thiết kế và thi công hạ tầng giao thông

Hướng dẫn vận hành cơ bản

1. Đặt máy trên bàn hoặc nền chắc chắn, bằng phẳng.
2. Kiểm tra nguồn điện, dây dẫn và tình trạng cơ khí.
3. Chuẩn bị mẫu vải địa kỹ thuật theo TCVN 8871-6:2011.
4. Lắp mẫu vào bộ giữ và chuẩn bị hạt thủy tinh theo dải cần thử.
5. Xếp bộ sàng đúng thứ tự và đặt lên máy.
6. Siết cơ cấu kẹp để cố định chồng sàng.
7. Cài đặt thời gian theo quy trình thử.
8. Khởi động máy và theo dõi quá trình vận hành.
9. Dừng máy, tháo bộ sàng và thu hồi hạt theo quy trình.
10. Ghi nhận số liệu, tính toán và báo cáo kết quả theo tiêu chuẩn.

Bộ sàng và hạt thủy tinh cung cấp kèm

Theo cấu hình thể hiện trên tài liệu sản phẩm, bộ sàng D200 và hạt thủy tinh có các cỡ danh nghĩa: 0,075; 0,106; 0,15; 0,212; 0,30; 0,425; 0,60; 0,85; 1,18 và 1,7 mm. Cấu hình giao hàng thực tế cần được xác nhận khi báo giá.

Lưu ý khi sử dụng thiết bị

• Không chạm hoặc tháo chồng sàng khi máy đang hoạt động
• Siết chặt cơ cấu kẹp trước khi khởi động
• Phân bố bộ sàng cân đối trên vị trí gá
• Kiểm tra hạt thủy tinh và sàng trước mỗi phép thử
• Ngắt nguồn trước khi vệ sinh hoặc bảo dưỡng
• Thực hiện quy trình và báo cáo đúng TCVN 8871-6:2011

Báo giá máy kiểm tra kích thước lỗ vải địa kỹ thuật

Giá thiết bị phụ thuộc vào cấu hình máy, số lượng sàng D200, bộ hạt thủy tinh, phụ kiện đi kèm và địa điểm giao hàng. Khách hàng vui lòng cung cấp yêu cầu về dải sàng, hồ sơ kỹ thuật và số lượng để nhận báo giá chính xác.

Công ty TNHH Thiết bị Kỹ thuật và Sản xuất Trung Anh cung cấp máy thử vải địa kỹ thuật và thiết bị thí nghiệm vật liệu trên toàn quốc.
