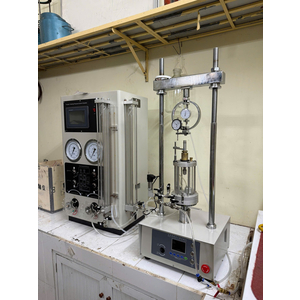

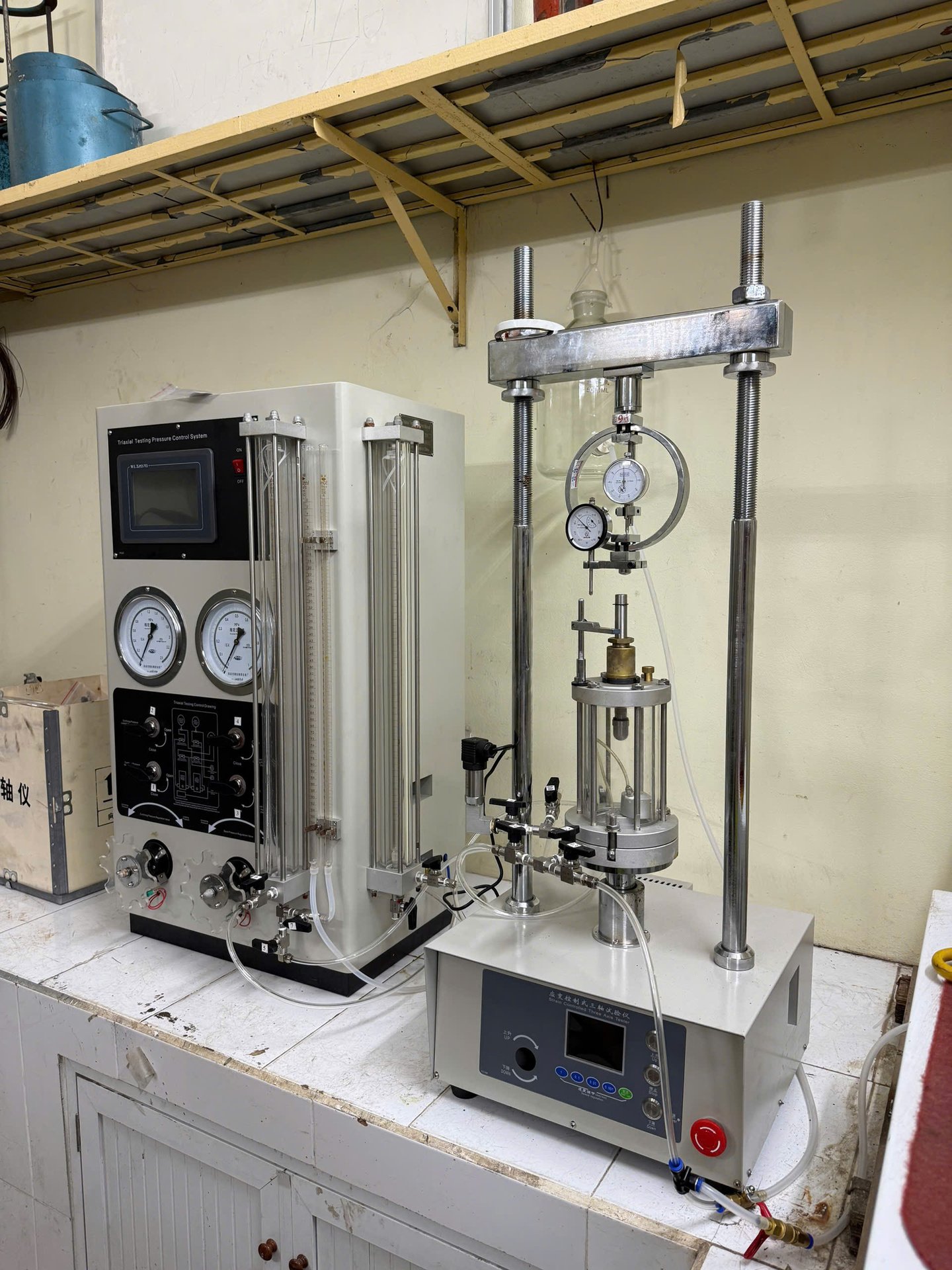

Máy nén ba trục

1. Máy Nén Ba Trục Là Gì?

Máy nén ba trục là hệ thống thí nghiệm dùng để nén mẫu đất hình trụ trong buồng áp lực. Trong quá trình thử, mẫu đất được đặt trong buồng ba trục, chịu áp lực hông từ chất lỏng bao quanh và đồng thời chịu tải trọng dọc trục từ khung nén. Dựa trên sự thay đổi tải trọng, biến dạng, áp lực nước lỗ rỗng và các thông số liên quan, người dùng có thể xác định đặc tính cơ học của đất.

Thiết bị thường được sử dụng để thử nghiệm các mẫu đất nguyên dạng hoặc mẫu chế bị trong phòng thí nghiệm. Tùy theo yêu cầu kỹ thuật, máy có thể thực hiện các phương pháp thử khác nhau như nén ba trục không cố kết không thoát nước, cố kết không thoát nước hoặc cố kết thoát nước.

2. Công Dụng Của Máy Nén Ba Trục

Máy nén ba trục dùng để xác định sức kháng cắt, lực dính, góc ma sát trong và đặc tính biến dạng của mẫu đất dưới điều kiện áp lực hông và tải trọng dọc trục.

Thiết bị giúp đánh giá khả năng chịu lực của đất nền, phục vụ thiết kế móng, đường giao thông, đập đất, mái dốc, công trình thủy lợi, công trình ngầm và các hạng mục xây dựng có yêu cầu phân tích địa kỹ thuật. Kết quả thí nghiệm là cơ sở quan trọng để kỹ sư đưa ra phương án xử lý nền, tính toán ổn định và kiểm soát chất lượng công trình.

3. Ưu Điểm Nổi Bật Của Máy Nén Ba Trục

Máy nén ba trục có khả năng mô phỏng tương đối sát điều kiện chịu lực thực tế của đất trong tự nhiên. Nhờ có buồng áp lực bao quanh mẫu, thiết bị cho phép kiểm soát áp lực hông, tải trọng dọc trục và điều kiện thoát nước trong quá trình thí nghiệm.

Thiết bị có thể sử dụng cho nhiều dạng thí nghiệm khác nhau, phù hợp với nhiều loại đất như đất sét, đất pha, đất bùn, đất yếu, đất đắp và các mẫu đất được lấy từ hiện trường. Với hệ thống đo tải, đo biến dạng, đo áp lực nước lỗ rỗng và đo thể tích thay đổi, máy giúp thu thập dữ liệu đầy đủ để phân tích đặc tính cơ học của mẫu.

Một số dòng máy nén ba trục hiện đại còn được tích hợp phần mềm điều khiển và thu thập dữ liệu tự động, giúp quá trình thử nghiệm chính xác, ổn định và thuận tiện hơn. Điều này đặc biệt hữu ích trong các phòng thí nghiệm chuyên nghiệp cần xử lý nhiều mẫu và yêu cầu kết quả có tính lặp lại cao.

4. Các Phương Pháp Thí Nghiệm Trên Máy Nén Ba Trục

Máy nén ba trục có thể thực hiện nhiều phương pháp thử khác nhau tùy theo mục đích thí nghiệm và loại đất cần kiểm tra.

• Thí nghiệm UU là thí nghiệm không cố kết không thoát nước, thường dùng để đánh giá nhanh sức kháng cắt không thoát nước của đất dính. Mẫu đất không được cố kết trước khi nén và không cho thoát nước trong quá trình cắt.

• Thí nghiệm CU là thí nghiệm cố kết không thoát nước. Mẫu được cố kết dưới áp lực nhất định, sau đó tiến hành nén cắt trong điều kiện không thoát nước. Phương pháp này thường dùng để xác định sức kháng cắt và áp lực nước lỗ rỗng của đất.

• Thí nghiệm CD là thí nghiệm cố kết thoát nước. Mẫu được cố kết và cho thoát nước trong quá trình nén cắt. Phương pháp này thường được sử dụng khi cần phân tích ứng xử dài hạn của đất trong điều kiện thoát nước.

5. Ứng Dụng Của Máy Nén Ba Trục

Máy nén ba trục được ứng dụng rộng rãi trong nhiều lĩnh vực địa kỹ thuật và xây dựng như:

            +  Thí nghiệm sức kháng cắt của đất trong phòng thí nghiệm.

 +  Xác định lực dính và góc ma sát trong của đất.

 +  Đánh giá khả năng chịu tải của nền đất công trình.

+  Phục vụ thiết kế móng nhà, móng cầu, nền đường và công trình giao thông.

+  Kiểm tra đặc tính cơ học của đất yếu, đất sét, đất bùn và đất đắp.

+  Phân tích ổn định mái dốc, taluy, đê, đập và công trình thủy lợi.

+  Nghiên cứu quan hệ ứng suất – biến dạng của đất.

+  Phục vụ công tác khảo sát địa chất, kiểm định và nghiên cứu vật liệu đất.

6. Cấu Tạo Cơ Bản Của Máy Nén Ba Trục

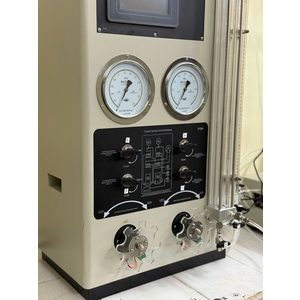

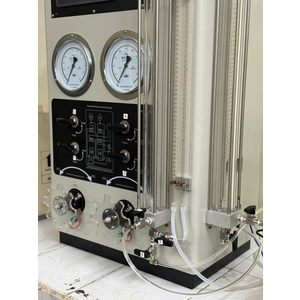

 Bao gồm các bộ phận chính như khung nén, buồng ba trục, bộ tạo áp lực buồng, hệ thống đo tải trọng, hệ thống đo biến dạng, bộ đo áp lực nước lỗ rỗng, bộ điều khiển tốc độ nén và phần mềm thu thập dữ liệu nếu là dòng máy tự động.

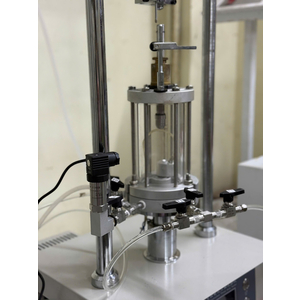

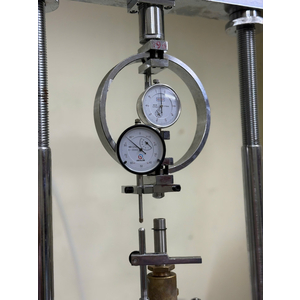

Buồng ba trục là nơi đặt mẫu đất và tạo áp lực bao quanh mẫu. Khung nén có nhiệm vụ tạo tải trọng dọc trục. Các cảm biến đo lường giúp ghi nhận tải trọng, biến dạng và các thông số áp lực trong quá trình thí nghiệm. Tùy theo cấu hình, máy có thể vận hành bán tự động hoặc tự động hoàn toàn.
